| 名称 | 型号 | 量程（mm | 尺寸(mm | 重量（kg) |

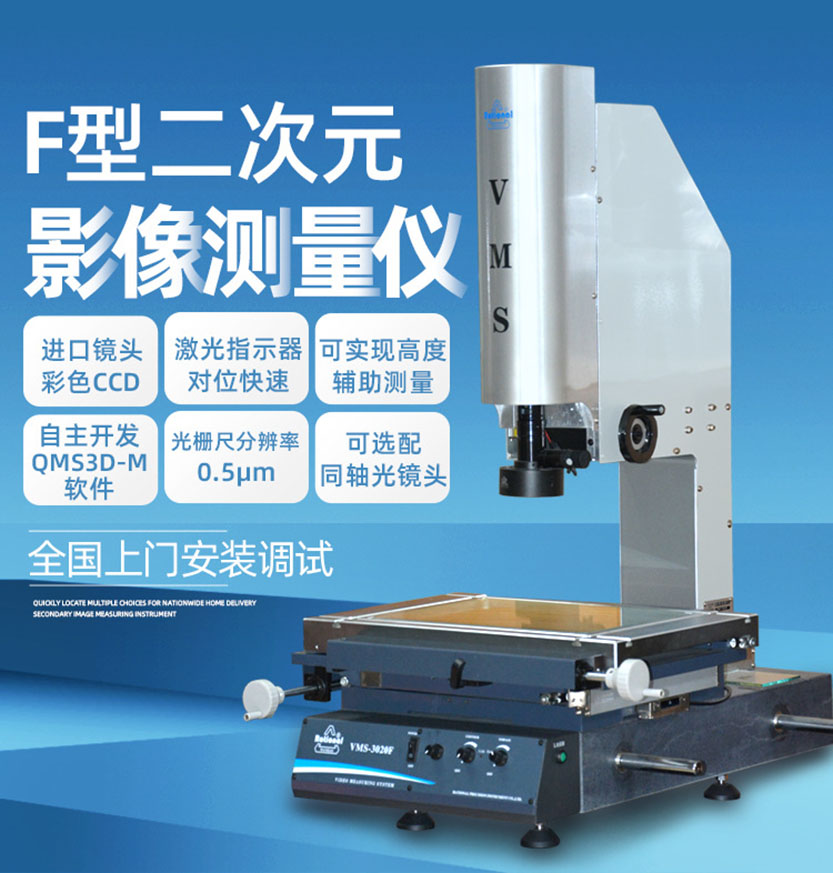

| 万濠F手动影像测量仪 | VMS-1510F | 150*100 | 540*560*850 | 100 |
| VMS-2010F | 200*100 | 540*560*850 | 110 | |
| VMS-2515F | 250*150 | 760*600*900 | 120 | |
| VMS-3020F | 300*200 | 760*600*900 | 140 | |
| VMS-4030F | 400*300 | 970*670*940 | 240 |
应用范围广
该仪器适用于以二维坐标测量为目的的一切应用领域，在机械、电子、仪表、塑料等行业被广泛应用。
非接触影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍物镜、彩色显示器、视频十字线发生器、精密光栅尺、多功能数据处理器、2D数据测量软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器。以二维测量为主，也能做三维测量。它被广泛应用在各种不同的精密产业中，如电子组件、精密模具、粗密刀具、弹簧、螺丝加工、塑料、橡胶、油封止阀、照相机零件、手机配件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业。是机械、电子、仪表、钟表、轻工、塑料等行业、院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。
·自主开发QMS3D-M软件，和千兆网络摄像机
·软件辅助调光，便于使用者知道光是否过度饱和
·可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量
·可实现高度辅助测量
·采用T型槽工作台，方便各种夹治具的安装不受限制。
·光栅尺分辨力为0.5μm
·脚踏开关与软件配合，操作更方便
| 工作台 | 型 号 | VMS-2010F | VMS-3020F | VMS-4030F |
| 金属台尺寸(mm) | 404×228 | V500×330 | 606×466 | |
| 玻璃台尺寸(mm | 260*160G | 350*250 | 450*350 | |
| 运动行程(mm) | 200×100 | 300×200 | 400×300 | |
| 外形尺寸（mm） | 540*560*850 | 760*600*900 | 960*670*940 | |
| 重量(kg） | 110 | 140 | 240 | |
| X、Y、Z数显分辨力 | 0.5μm | |||
| 截面原点一致性误差(μm) | E00≤20（Z轴升降行程每100mm） | |||
| 示值误差 | E1XY=（2.5+L/100）μm | |||
| Z轴升降行程（mm） | 150（特殊订购达200、300、400）（配同轴光镜头，表面光到玻璃面距离为70mm） | |||
| 影像系统 | 彩色千兆网络摄像机 | |||
| G变倍镜头倍率：0.58X~7.5X 视频倍率：27.4~351.3X（24"显示器） | ||||
| 物方视场（对角线）：14mm~1.4mm | ||||
| 电源：AC 100V-240V 50/60Hz 功率：50W（不包含电脑） 品牌电脑（标配） | ||||
| 建议放置台 载重要求≥350KG 尺寸（长x寛x高）1000*60*500（mm） | ||||
