型号
量程（mm)
外形尺寸(mm）
重量（kg）
JVB400C
400*300*200
960*902*1768
500
JVB400CF
JVB400CU
产品特点：
1.工作台及底座采用高精度花岗岩底座，强度高，稳定性好。
2.采用自主研发的连续变倍物镜可以快速改变图像的放大倍率，适用于不同工件的测量。
3.导轨直接架在双零级花岗岩台面上，保证导轨运行精度。
4.集成化电路设计，软件操作简单，功能强大，稳定可靠。
5.可选配接触测头及激光测量,能自动实现空间坐标点位的测量,方便测出各种零件的三维轮廓尺寸,形状及位置精度
技术规程参数：
类型 | 全自动型影像测量仪 | |||
产品型号 | JVB300C | JVB400C | JVB500C | |
JVB300CF | JVB400CF | JVB500CF | ||
JVB300CU | JVB400CU | JVB500CU | ||
测量行程(mm) | 300×200×200 | 400×300×200 | 500×400×200 | |
外形尺寸(mm) | 860×802×1738 | 960×902×1768 | 960×1120×1768 | |
仪器质量(kg) | 350kg | 500kg | 550kg | |
机台承重(kg) | 30kg | |||
分辨力 | 0.5um(可选0.1u m） | |||
测量精度（X、Y) | JVB-C:(3+L/200)um、JVB-CF:(2.5+L/200)um、JVB-CU:(2+L/200)um | |||
测量精度(Z) | (5.0+L/200)um | |||
测量速度（mm/s） | X轴：150 Y轴：150 Z轴：80 | |||
重复性 | 2um | |||
马达控制 | 智能一体化控制(鼠标、摇杆） | |||
镜头 | 自主研发自动变焦镜头（可选美国NAVITAR镜头） | |||
传动方式 | 丝杆传动 | |||
放大倍率 | step z0om 光学0.7-4.5X,影像28-180X | |||
软件 | SINPO-CNC | |||
CCD | 高清晰彩色专用CCD（可选配数字CCD） | |||
电源供电 | 110-220V | |||
适合环境 | 温度：20℃±5℃，湿度：45%-75% | |||

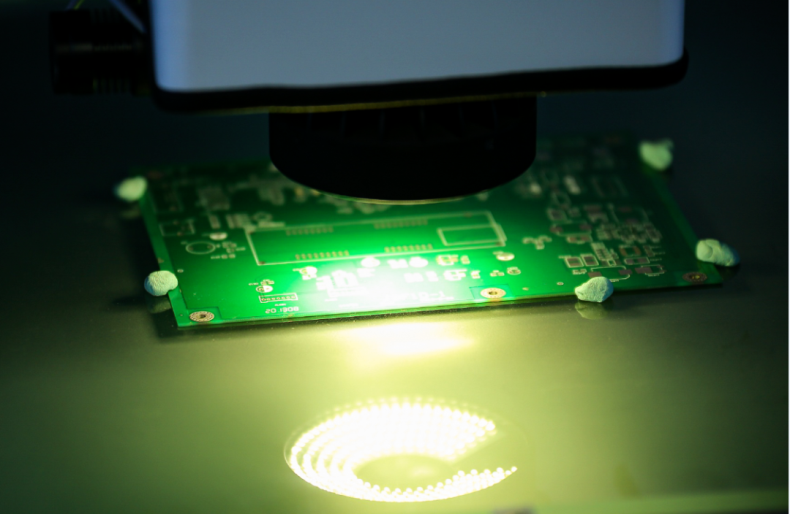

光源 | PLC全角度智能程控照明系统：五环八区表面光（带激光指示器）+底部平行光 | |||
备注 | 仪器可配基恩士激光测量，型号变更为JVB-CJ | |||
仪器可配RENISHAW探针，型号变更为JVB-CT | ||||
