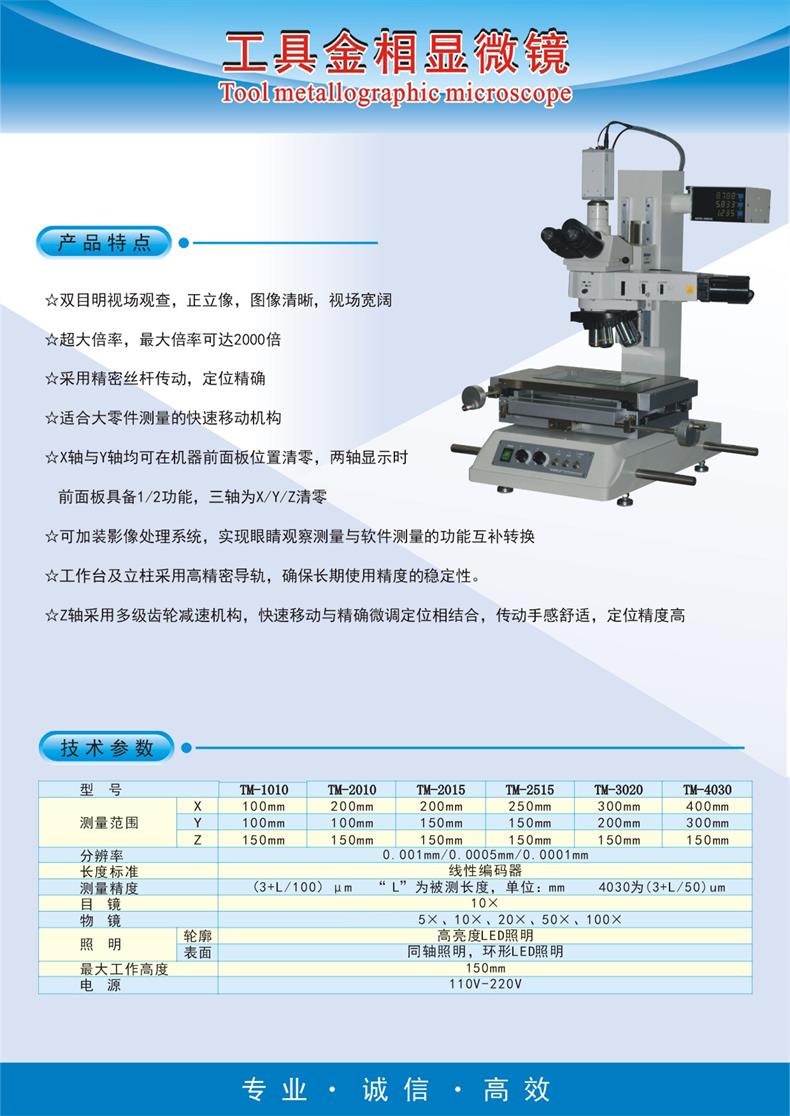

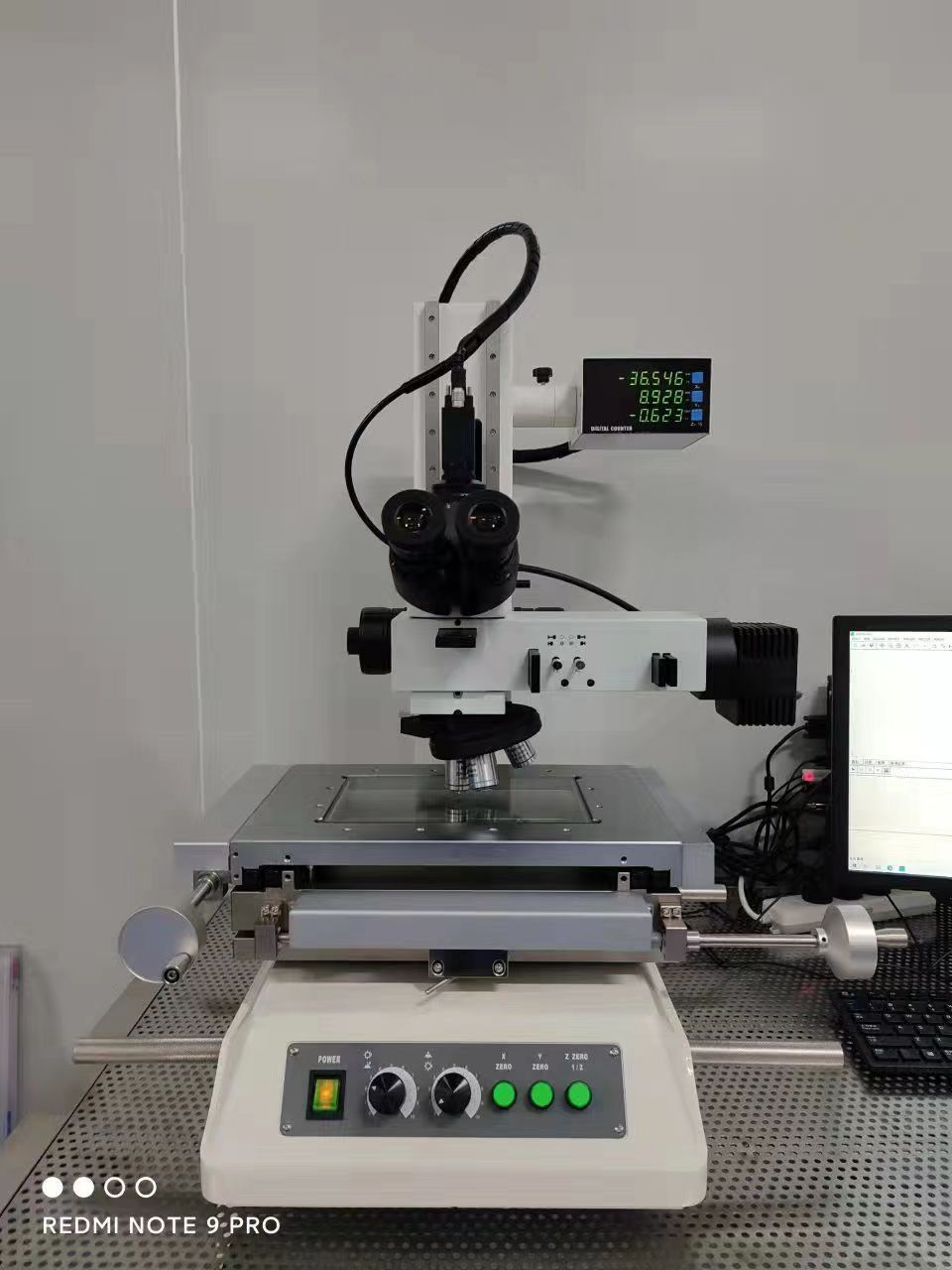

一、概述：

工具测量显微镜采用精密高清光学镜头，配合工业级彩色CCD影像系统，将被测工件的表面纹理清晰地呈现，轮廓层次分明，精确无误地放大，从而进行精密测量。经天然时效处理的球铁工作台，配合高精密交叉滚子导轨，使机械强度及稳定性达到最佳状态，X/Y/Z三轴均装高分辩率的精密光学尺传感系统，X/Y轴的测量精度高达（1.5+L/100）um，Z轴测量精度为：(2.5+L/25)um 。强大易用的专用测量软件，让测量工作变得更加得心应手。

二、仪器应用范围：它广泛应用于：液晶面板、手机玻璃面板、触摸屏、精密冲压件、PCB电线板、SMT贴附件、丝印网板、新能源，芯片等

三、仪器基本参数

1、 金属工作台面尺寸：350*250mm；

2、 X/Y/Z可测量范围：200*100*150mm

3、 设备尺寸Lx*Ly*Lz：800*700*800mm；

4、 X/Y/Z三轴精密金属贴片光栅尺,分辨率：0.001mm；

5、 测量平台精度：(1.5+L/100)um；

6、 设备重量约：72kg;

7、 设备工作电压：AC110~220V；

8、 功率：100W

9、 玻璃台面可承重：12kg；

10、 高精密交叉滚子导轨；

11、 XY采用精密不锈钢螺杆传动机构，定位精度高

12、 Z轴采用多级齿轮减速，左右粗微调同轴同步传动，定位精度0.001mm

13、 3W/LED落射照明及透射照明系统

14、 三目光学头，可双眼与显示器切换观察测量，目镜观察为反像，软件视频为正像

15、 FA辅助对焦高度测量功能

16、 双目镜：10x

17、 物镜：

  5X：工作距离10.8mm    10X：工作距离12.2mm

20X：工作距离4.0mm     50X：工作距离7.8mm

一、测量方式：影像测量大致分为二种方式，轮廓测量、表面测量。

1． 轮廓测量：

轮廓边缘，一般采用底部的轮廓光源，需要时也可加表面光做辅助照明，让被测边线更加清晰，有利于测量。

2． 表面测量：

凡是能看到的物体表面平面图形尺寸，在表面光源照明下影像测量仪几乎全都能测量，例如，电路板上的线路铅箔尺寸，IC电路等、芯片框架、金线弧高，焊球大小，焊球厚度等。

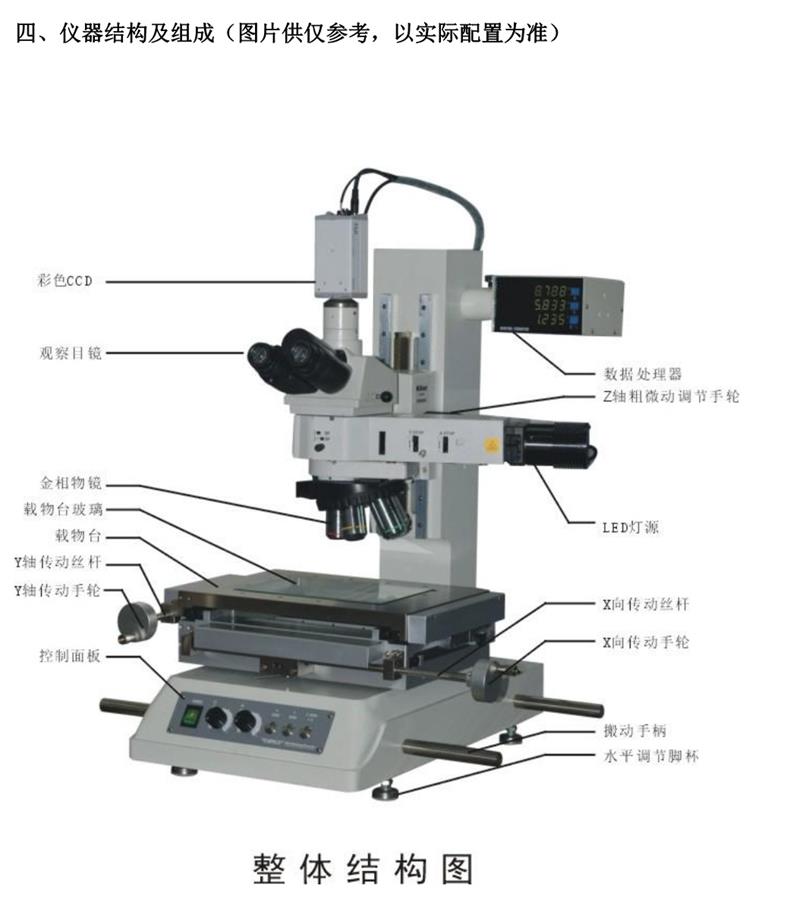

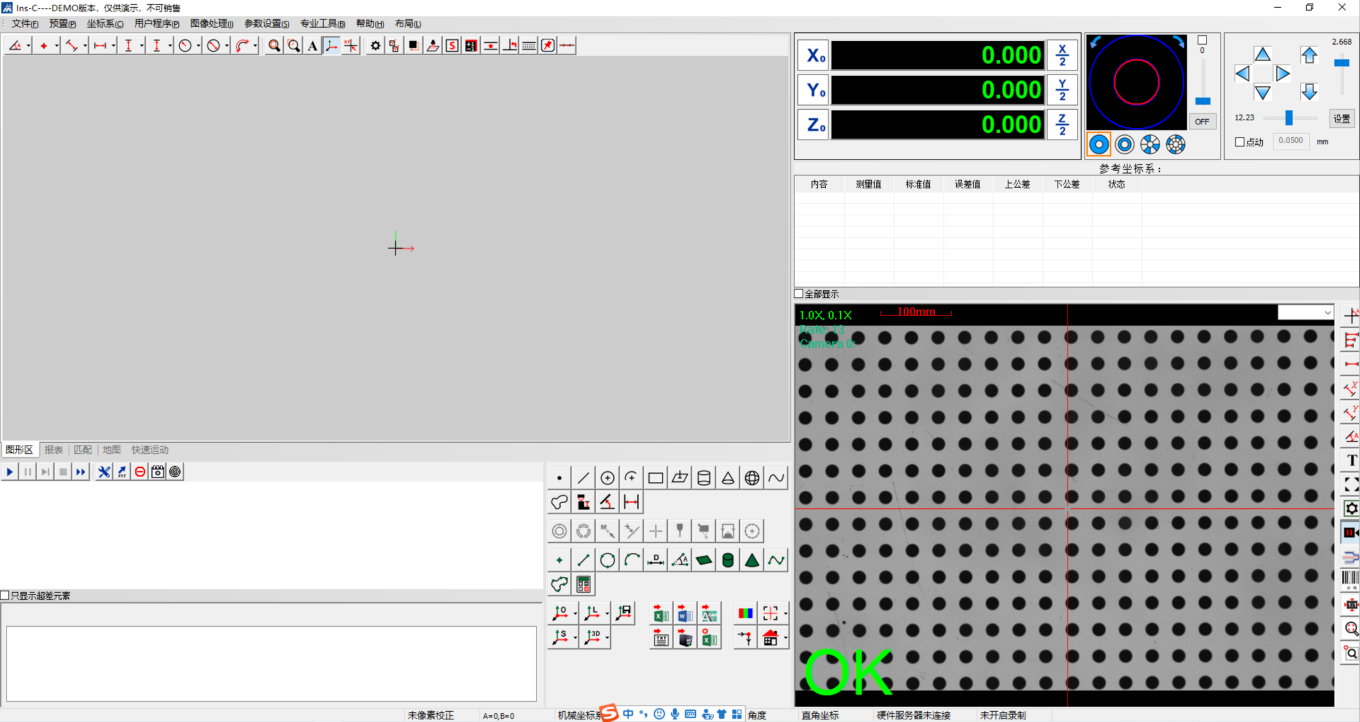

二、软件主要功能介绍

1、点量测按钮。点击该按钮﹐然后采(1—300)点﹐进行点量测。

2、线量测按钮。点击该按钮﹐然后采（2---300）点﹐进行线量测。

3、圆量测按钮。点击该按钮﹐然后采 (3—300)点﹐进行圆量测

4、圆弧量测按钮。点击该按钮﹐然后采(3—300)点﹐进行圆弧量测。

5、椭圆量测按钮。点击该按钮﹐然后采(5—300)﹐进行椭圆量测。

6、矩形量测按钮。点击该按钮﹐然后采5个点﹐进行矩形量测。

7、角度量测按钮。点击该按钮﹐然后在第一条线采(2—300)个点﹐在第二条在线采(2—300)个点﹐

来求得两线角度。

8、测量数据可输出至Excel，Word。图形可输出至CAD文档编辑

​​
