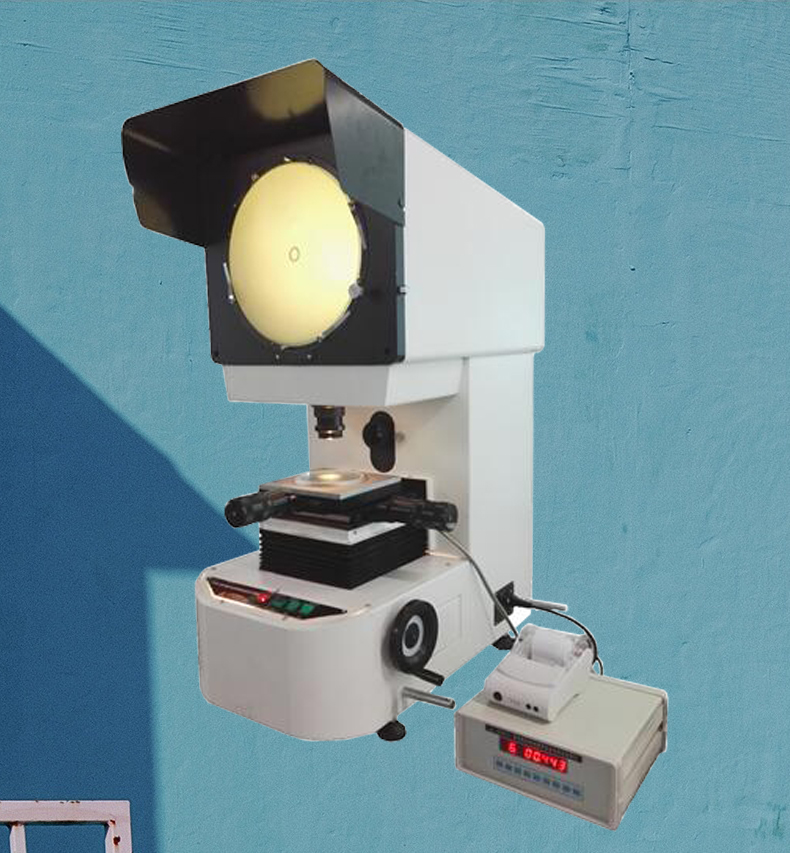

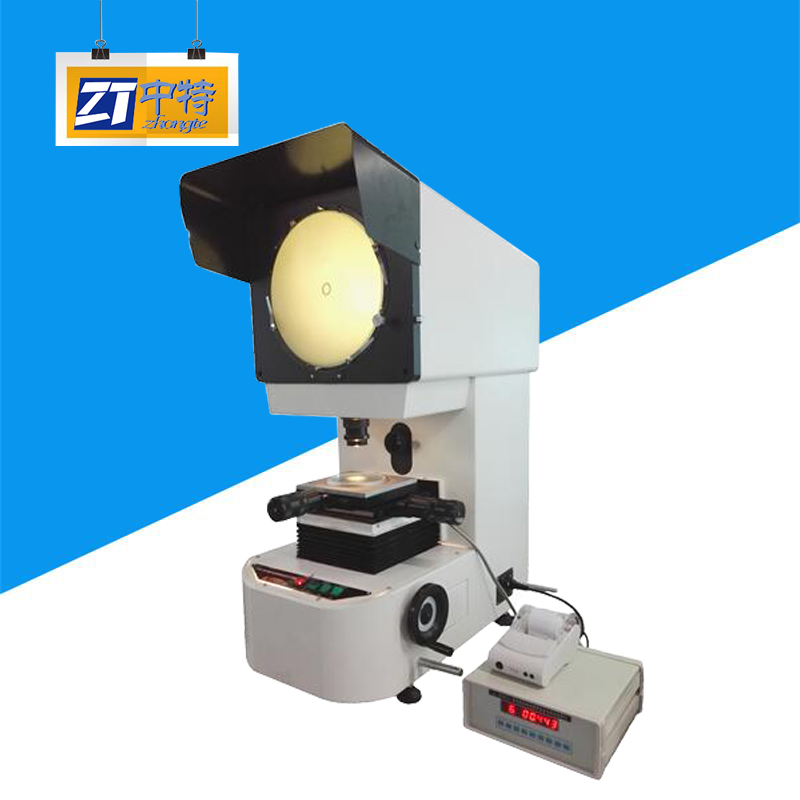

产品名称：自动测试投影仪
产品型号：EK60013
生产厂商：中特
厂家地址：东莞市
产品介绍：
EK60013微电脑控制绝缘厚度自动测试投影仪是一种光、机、电一体化的精密高效光学计量仪器。它被广泛应用于电缆、橡胶、机械、仪表、钟表、电子、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。本仪器能高效率检测各种形状复杂工件的轮廓尺寸和表面形状。本仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干0.08％；测量示值误差可达(4+L／25)μm，L为被测量长度(单位：mm)
可进行外径测试；可进行绝缘厚度测试；可自动计算最小值、最大值、平均值、平均厚度、平均外径、配上打印机可打印有关以上数据。
标准：GB/T2951.11-2008
主要技术参数：
型 号 | EK60013 | |
工作台 | 金属台尺寸（㎜） | 200×160 |
玻璃台尺寸（㎜） | ￠90 | |
X座标行程（㎜） | 50 测微手轮格值：0.01 | |
Y座标行程（㎜） | 50 测微手轮格值：0.01 | |
旋转范围 | 0～360° | |
调焦范围（㎜） | 70 | |
投影屏 | 尺寸（㎜） | ￠308 |
投影旋转范围 | 0~360° | |
旋转角度游标分划 | 2′ | |
物镜 | 放大倍数 | 标配10×(可选配20×、50×) |
物方视场 | ￠30㎜ | |
物方工作距 | 85.17㎜ | |
反射方式 | 外反射 | |
仪器照明 | 24V,150W卤钨灯 | |
仪器电源 | 220V（AC）,50/60Hz总功率350W | |
冷却方式 | 风冷（3只轴流风机） | |
技术术据 | 准确度不大于±0.01㎜；测量重复性不大于±0.01mm | |
外形尺寸 | 80cm×45.5cm×106cm | |
重 量 | 120Kg | |
