| 型号 | 外形尺寸（mm) | 重量（kg) | 测量量程（mm) |
| CPJ-3015DZ | 670*570*1250 | 150 | 150*100 |
| CPJ-3020DZ | 670*570*1250 | 150 | 200*100 |

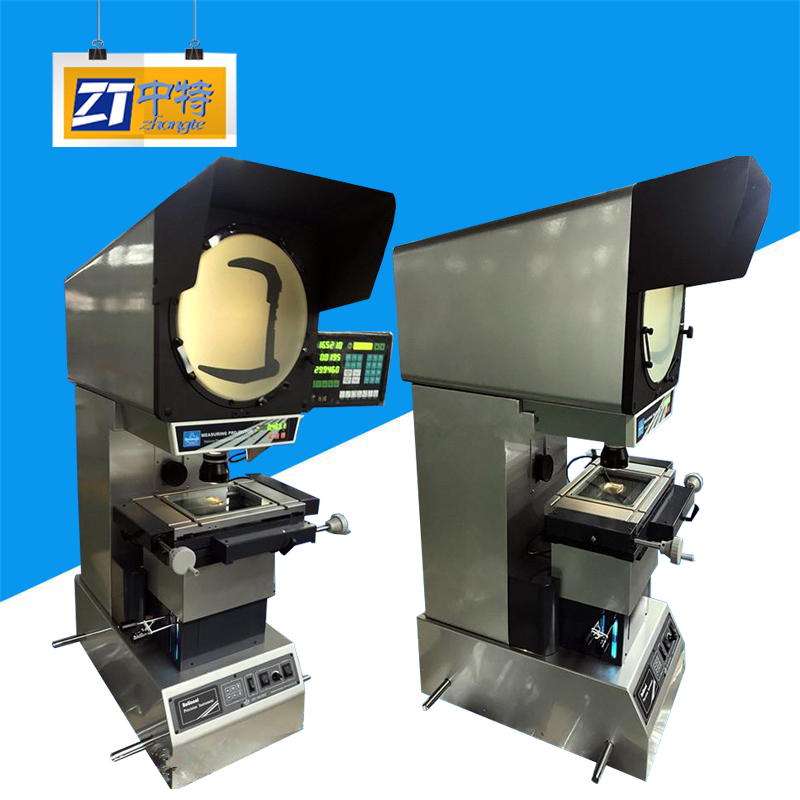

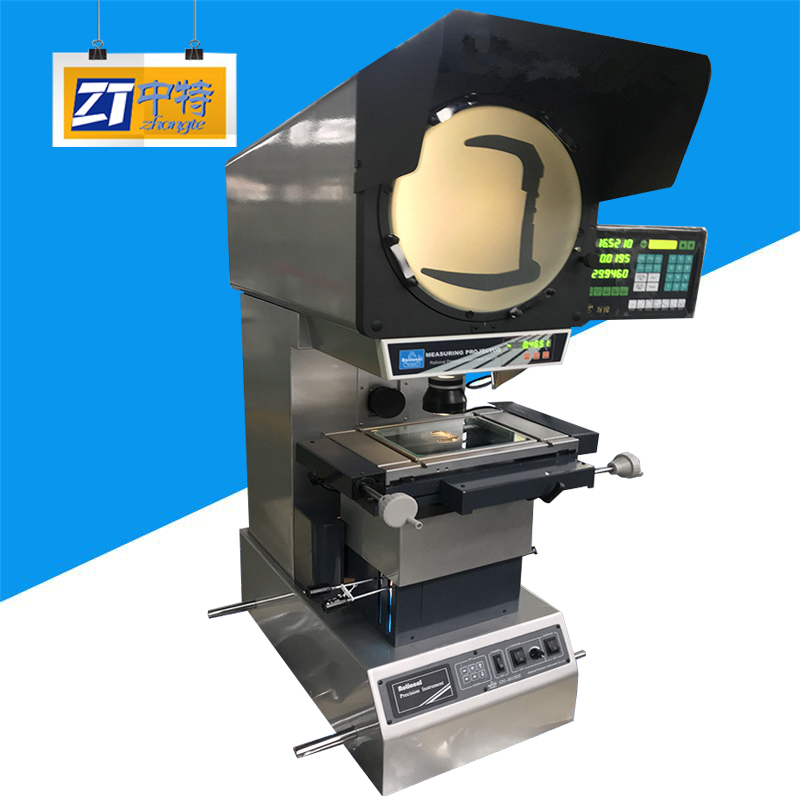

CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动，电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。另外CPJ-3000DZ系列投影仪投影物镜放大倍率齐全，可配5×物镜，物方视场60mm客户可根据不同的测量对象选配不同的镜头。万濠CPJ-3020DZ电动升降测量投影仪
| 型号 | CPJ-3015DZ | CPJ-3020DZ | ||||
| X轴坐标行程(mm) | 150 | 200-6020V | ||||
| Y轴坐标行程(mm) | 100 | 100 | ||||
| 金属台面尺寸(mm) | 354×228 | 404×228 | ||||
| 玻璃台面尺寸(mm) | 210×160 | 260×160 | ||||
| 分辨力(μm) | 0.5 | |||||
| 示值误差(μm) | X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm) | |||||
| Z轴运动速度(mm/s) | 5、1、 0.01 (3档可调) | |||||
| Z轴坐标行程(mm) | 100 | |||||
| 仪器重量(kg) | 100(调焦) | |||||
| 外形尺寸(mm) | 670×570×1250 | |||||
| 投影屏 | 尺寸(mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10×(选) | 20×(选) | 50×(选) | 100×(选) | |
| 物方视场(mm) | Ф30(mm) | Ф15 | Ф6 | Ф3 | ||
| 工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量最大高度(mm) | 90 | 90 | 90 | 90 | ||
| 仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
