| 名称 | 型号 | 量程（mm | 尺寸(mm | 重量（kg) |
| 万濠F手动影像测量仪 | VMS-1510F | 150*100 | 540*560*850 | 100 |
| VMS-2010F | 200*100 | 540*560*850 | 110 | |
| VMS-2515F | 250*150 | 760*600*900 | 120 | |
| VMS-3020F | 300*200 | 760*600*900 | 140 | |
| VMS-4030F | 400*300 | 970*670*940 | 240 |
万濠VMS-4030F影像测量仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
·自主开发QMS3D-M软件，和千兆网络摄像机
·软件辅助调光，便于使用者知道光是否过度饱和
·可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量
·可实现高度辅助测量
·采用T型槽工作台，方便各种夹治具的安装不受限制。
·光栅尺分辨力为0.5μm
·脚踏开关与软件配合，操作更方便
| 工作台 | 型 号 | VMS-2010F | VMS-3020F | VMS-4030F |
| 金属台尺寸(mm) | 404×228 | V500×330 | 606×466 | |
| 玻璃台尺寸(mm | 260*160G | 350*250 | 450*350 | |
| 运动行程(mm) | 200×100 | 300×200 | 400×300 | |
| 外形尺寸（mm） | 540*560*850 | 760*600*900 | 960*670*940 | |
| 重量(kg） | 110 | 140 | 240 | |
| X、Y、Z数显分辨力 | 0.5μm | |||
| 截面原点一致性误差(μm) | E00≤20（Z轴升降行程每100mm） | |||
| 示值误差 | E1XY=（2.5+L/100）μm | |||
| Z轴升降行程（mm） | 150（特殊订购达200、300、400）（配同轴光镜头，表面光到玻璃面距离为70mm） | |||
| 影像系统 | 彩色千兆网络摄像机 | |||
| G变倍镜头倍率：0.58X~7.5X 视频倍率：27.4~351.3X（24"显示器） | ||||
| 物方视场（对角线）：14mm~1.4mm | ||||
| 电源：AC 100V-240V 50/60Hz 功率：50W（不包含电脑） 品牌电脑（标配） | ||||

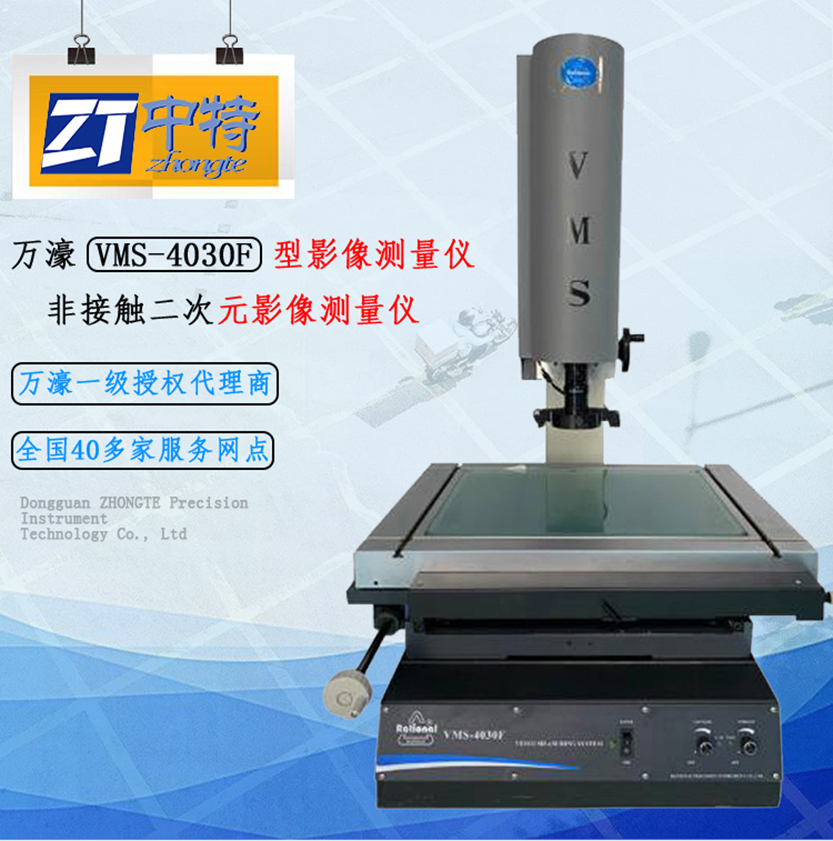

| 建议放置台 载重要求≥350KG 尺寸（长x寛x高）1000*60*500（mm） 万濠VMS-4030F手动影像测量仪 | ||||
